Cette carte montre comment une commande devient un équipement livré : quelles activités s'enchaînent, qui en répond, quelles informations circulent entre le bureau d'études, l'atelier et le client. Pour la direction d'une PME ou d'une ETI industrielle, c'est le point de départ d'une certification, d'un projet ERP ou d'une réorganisation.
Cet article d'EVOYKO donne la méthode en six étapes, un exemple construit dans l'installation de lignes industrielles, puis les angles morts que la carte des processus laisse dans l'ombre. Quand votre question dépasse l'enchaînement des tâches et porte sur toute l'organisation, la cartographie d'entreprise prend le relais.
Ce que recouvre la cartographie des processus d'une entreprise industrielle
La cartographie des processus industriels est une représentation des activités qui transforment une demande client en produit livré, avec leurs entrées, leurs sorties, leurs interfaces et leurs pilotes. On parle aussi de cartographie des processus métier. La définition du processus et la distinction entre processus de réalisation, de pilotage et de support sont traitées dans notre article sur le processus d'entreprise. Ici, l'angle est celui de l'usine et du chantier, et de l'organisation qui les fait tourner.
Trois niveaux de lecture
Une cartographie industrielle se lit à trois niveaux. La carte générale tient sur une page et montre les grands processus et leurs liens. Le niveau processus détaille chacun d'eux : étapes, acteurs, données échangées, indicateurs. Le niveau opérationnel descend aux procédures et aux modes opératoires du poste de travail. Commencez par le premier. Une carte générale juste vaut mieux que cinquante logigrammes que personne ne relie entre eux.
Ce que l'industrie change à l'exercice
Dans une usine, deux flux se superposent : le flux physique (matières, pièces, machines) et le flux d'informations (commandes, plans, ordres de fabrication, relevés de contrôle). Une carte qui ne trace que l'un des deux rate la moitié des dysfonctionnements. S'y ajoutent des contraintes propres au secteur, comme la sécurité, la traçabilité, les habilitations et la sous-traitance d'une partie des opérations.
Pourquoi cartographier les processus d'une PME industrielle
Une PME industrielle cartographie ses processus pour décider sur une base partagée et documenter son fonctionnement : savoir qui fait quoi, où l'information se perd et ce qu'un changement va toucher. Trois situations déclenchent le plus souvent la démarche.
Préparer ou maintenir une certification ISO 9001
L'approche processus fait partie des principes de management de la qualité sur lesquels repose la famille ISO 9000, comme le rappelle l'Organisation internationale de normalisation (ISO). La sixième édition de la norme, ISO 9001:2026, est parue en septembre 2026, et l'ISO invite les entreprises certifiées selon la version 2015 à préparer leur transition avec leur organisme certificateur. Une cartographie à jour rend cette transition plus simple à démontrer en audit, et sert de support au cycle PDCA (planifier, faire, vérifier, agir) qui organise l'amélioration continue.
Lancer un projet ERP ou MES
Un ERP (progiciel de gestion intégré) ou un MES (logiciel de suivi de la production en atelier) fige des règles de gestion dans un outil. Si les processus ne sont pas décrits avant le paramétrage, l'intégrateur reproduit les habitudes existantes, contournements compris. La cartographie sert alors de cahier des charges : quelles données entrent à quelle étape, qui les saisit, qui les contrôle.
Absorber la croissance
Quand l'effectif grandit, la transmission orale ne suffit plus. La cartographie devient un outil de formation pour les nouveaux arrivants et fixe les responsabilités aux interfaces, là où naissent les retards et la non-qualité.
Comment faire la cartographie des processus d'une entreprise de production
La cartographie des processus de production se mène en six étapes, du cadrage à la mise à jour, et part du terrain plutôt que des procédures écrites.
- Fixer l'objectif. Une certification ne demande pas le même niveau de détail qu'une réorganisation. Écrivez l'objectif en une phrase et faites-le valider par la direction.
- Délimiter le périmètre. Un site, une famille de produits ou l'ensemble des sites. Notez dès ce stade ce qui est fait en interne et ce qui est sous-traité.
- Lister les processus. Partez de la chaîne de réalisation, de la commande à la livraison, puis ajoutez les processus de pilotage et de support qui l'alimentent.
- Recueillir le réel. Entretiens avec les opérateurs, les chefs d'équipe et le bureau d'études, observation en atelier, lecture des données de l'ERP. Documentez les étapes des processus telles qu'elles se font, pas comme la procédure les prévoit.
- Dessiner et nommer un pilote. Une carte générale d'abord, puis un logigramme par processus. Chaque processus reçoit un pilote, avec ses responsabilités et deux ou trois indicateurs.
- Valider et faire vivre. Faites relire la carte par ceux qui exécutent les étapes et fixez une date de révision. Sans elle, la carte décroche du fonctionnement réel au premier changement d'organisation, et l'amélioration s'arrête avec elle.
La chaîne de production d'une usine type
Dans une usine, la chaîne de réalisation suit souvent le même squelette : réception de la commande, études et méthodes, achats, fabrication ou installation, contrôle qualité, expédition, après-vente. Le travail utile consiste à repérer où ce squelette se déforme chez vous. Une étape absorbée par une autre ou une interface que personne ne tient : c'est là que la cartographie paie.
Exemple : cartographie des processus d'un installateur de lignes industrielles
L'exemple qui suit est une application de la démarche à un cas construit à partir d'une carte de référence EVOYKO, pas à un client. Il décrit un installateur de lignes industrielles : un prestataire qui monte, câble et démarre des lignes de production chez ses clients de l'agroalimentaire, de la chimie, de l'automobile et du papier-plastiques. Il travaille sur les sites de ses clients, mais l'installation reste son propre métier, pas une tâche qu'il confie à d'autres.
La version classique : quatre processus en série
Sa cartographie des processus classique tient en une ligne. Les fournisseurs (bureaux d'ingénierie, fabricants de machines, de matériel électrique, d'instruments et d'automatismes) livrent les entrées ; quatre processus s'enchaînent ensuite.
| Processus | Entrées | Sortie | Qui |
|---|---|---|---|
| Études | Études d'ingénierie | Plans et dossiers d'exécution | Dessinateur industriel ou technicien en génie industriel |
| Installation mécanique | Machines, équipements, plans | Ligne installée | Mécanicien de machines industrielles, technicien hydraulique, pneumatique ou de levage |
| Installation électrique | Armoires, câbles, moteurs | Installation électrique réalisée | Électricien ou électromécanicien |
| Mise en service | Instruments, automates, logiciels | Ligne démarrée, livrée au client | Technicien de mise en service, avec un automaticien, un instrumentiste ou un mécatronicien |

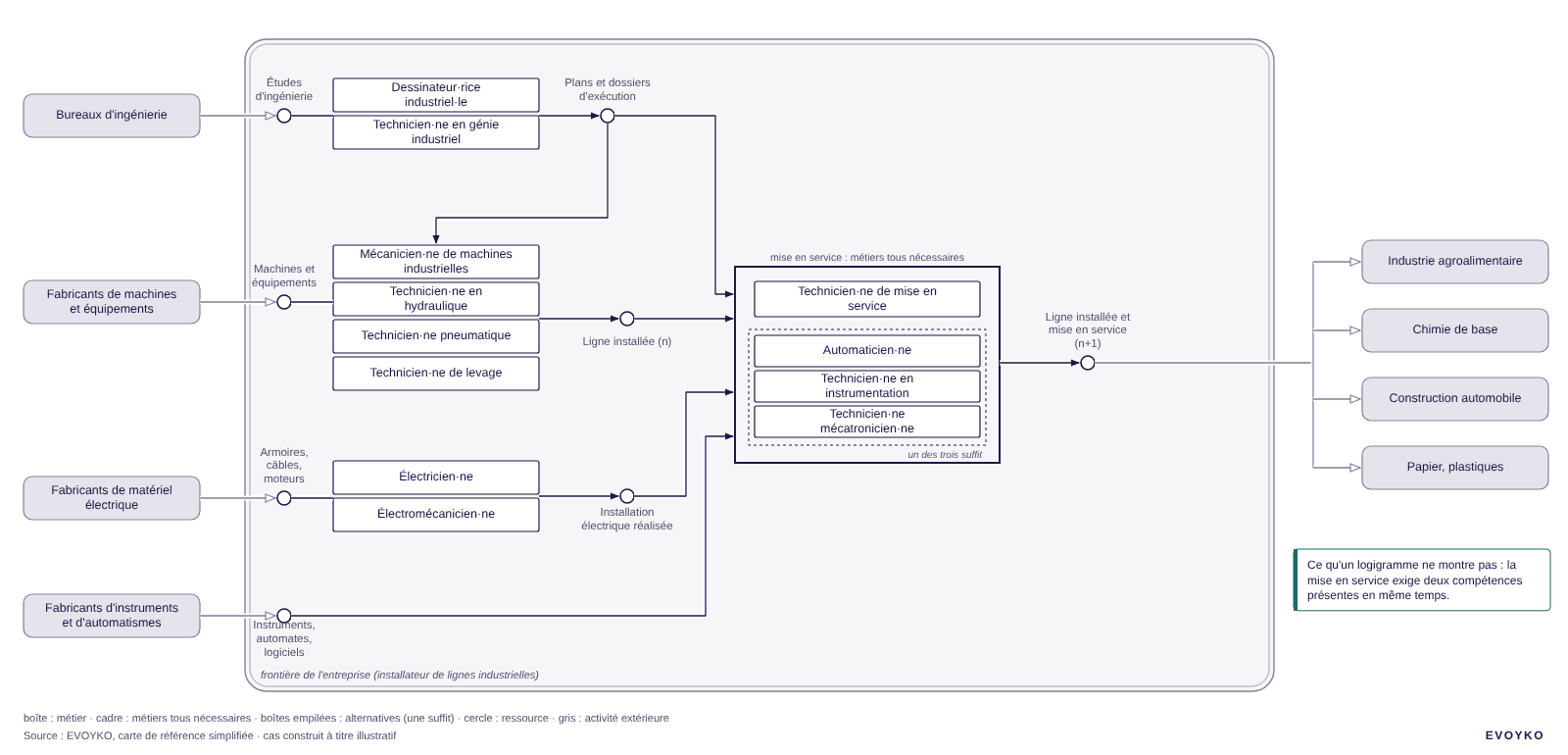

La même activité dessinée en carte EVOYKO
La figure reprend cette activité dans le langage des cartes EVOYKO. Les cercles sont des ressources, les boîtes des métiers, les boîtes empilées des alternatives dont une seule suffit, le cadre un groupe de métiers tous nécessaires, le gris les activités extérieures. Regardez l'étape de démarrage : le cadre montre que ce technicien ne travaille jamais seul.
Lisez la carte de gauche à droite. Les études produisent les plans. Quatre métiers peuvent chacun assurer l'installation mécanique, deux l'installation électrique. Le démarrage exige le technicien de mise en service et l'un des trois spécialistes en même temps, puis la ligne part vers les clients industriels.
La carte oblige aussi à trancher une question que le logigramme laisse floue. Sur cette carte de référence, les bureaux d'ingénierie figurent en gris, comme fournisseurs d'études. Chez un installateur réel, ces études relèvent-elles d'une activité extérieure ou d'une fonction propre confiée à un prestataire ? Dans le second cas, elle reste sur la carte, marquée comme sous-traitée, et la direction voit sa part de sous-traitance : dépendance, coût, savoir-faire qui sort de la maison.
Les erreurs fréquentes en milieu industriel
L'erreur la plus fréquente consiste à cartographier l'organigramme ou la procédure idéale au lieu du fonctionnement réel. Les autres en découlent.
- Dessiner les départements, pas les flux. Une carte calquée sur l'organigramme masque les interfaces entre bureau d'études, méthodes et atelier, là où se perdent les informations.
- Recopier le manuel qualité. La carte décrit alors ce qui devrait se passer ; les ressaisies, les contournements et les arbitrages de l'atelier disparaissent.
- Descendre trop vite dans le détail. Une pile de logigrammes sans carte générale ne dit pas au comité de direction où agir.
- Confier la carte au seul responsable qualité. Il la tient à jour, mais les opérateurs et la direction doivent la construire avec lui.
- Oublier prestataires et clients. Une partie du travail est confiée à des prestataires (études, maintenance, comptabilité) ou se fait sur les sites des clients : une carte limitée à l'atelier ne le montre pas.
- Laisser la carte figée. Sans pilote ni date de révision, elle devient un document d'audit, ouvert une fois puis oublié, au lieu de nourrir l'amélioration.
Ce que la carte des processus ne montre pas
Une carte des processus montre l'ordre des tâches. Elle ne montre ni les compétences qui doivent être présentes en même temps, ni les étapes qui ont des remplaçants. Dans l'exemple de l'installateur, le logigramme affiche une case « mise en service » ; la carte EVOYKO montre que cette étape exige deux compétences présentes simultanément.
Les compétences qui doivent travailler ensemble
Le technicien chargé du démarrage ne lance pas une ligne sans un automaticien, un instrumentiste ou un mécatronicien à ses côtés. Si votre seul automaticien est absent la semaine du démarrage, tout s'arrête, alors que le logigramme indique une étape tenue. Cette dépendance ne se lit dans aucune case : elle se lit dans la combinaison des métiers.
Les remplaçants et les points de passage obligés
L'installation mécanique dispose de quatre métiers alternatifs, et l'absence d'un mécanicien se compense. Le démarrage, lui, n'a pas d'alternative au technicien de mise en service. La carte des processus dessine ces deux étapes de la même façon ; la carte fonctionnelle les distingue. C'est sur ces points de passage obligés que le dirigeant doit agir en premier : binôme, montée en compétence, recrutement ou sous-traitance.
Ce qui autorise et pilote le travail
Une carte des processus ne dit pas non plus qui autorise, qui qualifie, qui mandate. Une habilitation électrique, une réception client ou un arbitrage de la direction technique conditionnent le travail sans figurer dans le flux. La carte EVOYKO les représente comme des circuits de régulation et de décision : qui déclenche, freine, mandate ou qualifie qui.
Lire l'entreprise industrielle par ses fonctions : la carte fonctionnelle
La carte fonctionnelle EVOYKO décrit votre organisation industrielle par ce qu'elle fait : les ressources qui entrent et celles qu'elle produit, les métiers qui les transforment, les équipes de métiers tous nécessaires, les métiers alternatifs qui peuvent se remplacer, et les circuits de régulation et de décision qui déclenchent, freinent, mandatent ou qualifient le travail.
Cette lecture tient en deux règles qu'un comité de direction comprend d'emblée. Quand des métiers sont tous nécessaires, l'étape s'arrête dès qu'un seul manque : c'est un point de passage obligé. Quand des métiers sont alternatifs, l'absence de l'un se compense : c'est une redondance. Le langage de carte est standardisé : deux cartes se comparent d'une société à l'autre et s'exploitent avec des outils d'analyse. Valentin Roustan, Ph.D., directeur général d'EVOYKO, a conçu cette approche pour qu'une erreur sur qui peut remplacer qui ne fausse plus la lecture d'un départ ou d'une absence.
De la carte de référence à la carte de votre organisation
EVOYKO ne part ni d'une page blanche ni des seuls entretiens. Il s'appuie sur plus de 400 cartes de référence, qui décrivent ce que fait une activité type à partir d'environ 3 000 métiers et de près de 13 000 compétences. La carte de votre société s'assemble à partir des cartes de référence de vos activités, puis l'analyse la confronte à l'organisation réelle : ce qui manque, ce qui est en double, ce qui est sous-traité, ce qui dépend d'une seule personne. Un métier absent reste sur la carte, son absence devient un constat. Cette démarche de modélisation d'entreprise complète la cartographie des processus, elle ne la remplace pas. C'est un outil de décision pour le management, pas un outil de documentation.
Carte des processus, SIPOC, VSM, carte fonctionnelle : quatre questions différentes
| Représentation | Question traitée | Unité représentée | Ce qu'elle ne montre pas |
|---|---|---|---|
| Carte des processus | Dans quel ordre le travail s'enchaîne-t-il, et qui en répond ? | L'étape | Les compétences simultanées, les remplaçants |
| SIPOC | Qui fournit quoi à un processus, pour quel client ? | Le processus vu de l'extérieur | Ce qui se passe à l'intérieur |
| VSM (cartographie de la chaîne de valeur) | Où le flux de matière et d'information attend-il ? | Le flux et ses délais | Les compétences, la régulation |
| Carte fonctionnelle EVOYKO | Quels métiers transforment quoi, lesquels sont indispensables ensemble, lesquels se remplacent ? | Le métier et la ressource | Le détail des tâches et des délais |
Ces modes de modélisation se complètent. Quand vous préparez une transformation du business model, par exemple l'ajout d'une offre de maintenance à une activité d'installation, la carte fonctionnelle montre les métiers à réunir avant la signature du premier contrat.
Par où commencer
Commencez par la décision que vous devez prendre, puis choisissez la carte qui y répond.
Si l'enjeu est une certification ou un projet ERP, une cartographie des processus menée en interne, avec un pilote et une date de révision, suffit souvent. Si les retards se concentrent en fabrication, l'enjeu est le flux, et notre démarche pour optimiser le flux en atelier part de là. Si la question porte sur les dépendances, les compétences sans relève ou l'organisation qui devra porter une nouvelle activité, la carte des processus ne suffira pas : une cartographie plus large permet de voir toute l'organisation sur une seule carte.
EVOYKO accompagne les directions générales de PME de plus de 50 salariés et d'ETI dans cette lecture. Un premier échange suffit pour savoir si votre question relève de la carte des processus ou de la carte fonctionnelle : prenez rendez-vous.
Questions fréquentes
Combien de processus faut-il représenter dans une PME industrielle ?
Aucune norme ne fixe de nombre. Une carte générale utile tient sur une page : la chaîne de réalisation, quelques processus de pilotage et de support. Si la page déborde, regroupez des processus ou renvoyez le détail au niveau inférieur.
La cartographie des processus est-elle obligatoire pour l'ISO 9001 ?
Non, pas sous forme de dessin. Les exigences de la norme ISO 9001 portent sur la détermination des processus du système de management de la qualité, leurs entrées, leurs sorties, leur séquence et leurs interactions, sans imposer de format. La cartographie reste l'outil le plus simple pour le démontrer à l'auditeur.
Quelle différence entre cartographie des processus, SIPOC et VSM ?
La cartographie des processus montre l'enchaînement des étapes et leurs responsables. Le SIPOC décrit un processus vu de l'extérieur : fournisseurs, entrées, sorties, clients. La VSM suit le flux de matière et d'information pour repérer les attentes et les délais.
Quel outil utiliser pour commencer ?
Un mur, des post-it et un atelier avec les équipes, puis un tableur ou un logiciel de dessin. Un logiciel de modélisation dédié se justifie quand le nombre de processus et de contributeurs grandit. L'outil compte moins que la méthode.
Combien de temps prend la cartographie des processus d'une PME industrielle ?
De quelques semaines à plusieurs mois selon le périmètre : un site ou plusieurs, une famille de produits ou toute la gamme, carte générale seule ou logigrammes détaillés.
Existe-t-il un exemple de cartographie des processus en PDF ?
EVOYKO ne diffuse pas de modèle PDF à remplir : un modèle générique vous ferait dessiner les processus d'une autre usine. Le cas construit de l'installateur de lignes industrielles, détaillé dans cet article, montre la structure à reproduire et ce qu'une carte fonctionnelle y ajoute.
